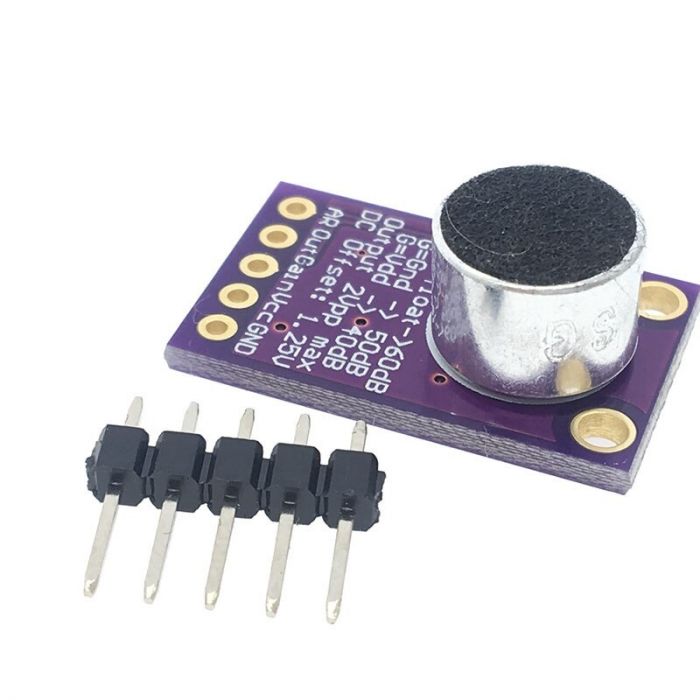

Sensor de Som – MAX9814

Sensor de Som – MAX9814

O pré-amplificador citado apresenta um ganho fixo de 12dB, o VGA por sua vez se ajusta entre 20dB e 0dB, variando de acordo com a tensão de saída e o AGC. O amplificador de saída pode ter o ganho de 8dB, 18dB e 28dB. Dessa forma, o ganho final pode ser de 40dB, 50dB ou 60dB, sendo definido pela ligação dos pinos.

-Se o Gain não é conectado, a saída terá ganho de 60dB;
-Se o Gain é conectado no GND, a saída terá ganho de 50dB;
-Se o Gain é conectado no Vdd, a saída terá ganho de 40dB;

Principais Características

• Tensão de alimentação: 2,7 a 5,5VDC;
• Ganho total: 40dB/ 50dB/ 60dB;
• Ganho do pré-amplificador: 12dB;
• Ganho VGA: 20dB a 0Db;
• Ganho do amplificador de saída: 8dB/18dB/ 28dB;
• Temperatura de operação: -40ºC a 85ºC;
• Densidade de ruído: 30nV/ (baixa);
• THD: 0,04% tip;
• Polarização interna do microfone: 2V (baixo ruído);
• Tempo de espera do AGC: 30ms;
• Datasheet: Sensor de Som – MAX9814

Acompanha

01- Sensor de Som – MAX9814
