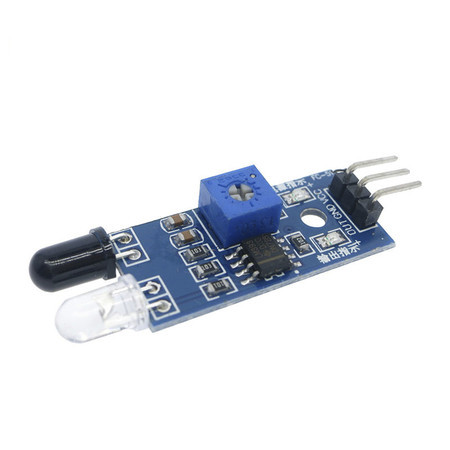

Sensor de Obstáculo Reflexivo Infravermelho – Lm393
Em estoque
Módulo Sensor de obstáculo baseado no baseado no circuito integrado amplificador LM393. Trabalha com sistema de reflexão de luz infravermelha. Possui um LED emissor de infravermelho e um fotodiodo, quando algum obstáculo/objeto passa no ângulo de reflexão dentro da distância ajustada, o sensor indica tal situação colocando a saída em nível lógico BAIXO.
Este módulo possui um trimpot para ajuste e regulagem da distância de detecção que pode ficar entre 2cm a 30cm. Esta distância, mesmo ajustada poderá ser diferente dependendo do tamanho e cor do obstáculo
Sua tensão de trabalho é de 3.3V a 5V, podendo ser conectado diretamente à porta do microcontrolador (Arduino, PIC e outros).
R$14,00
Em estoque
Crédito sujeito a aprovação.
Dúvidas? Confira nossa página de Ajuda.
Especificações:
– Tipo de saída: Digital, 1 ou 0
– Nível lógico da saída quando obstáculo detectado: Nível lógico BAIXO
– Circuito integrado controlador: LM393
– Ângulo de detecção: 35º
– LEDs: Verde – Sensor ativado, Vermelho – Sensor alimentado
– Conexão: Conector macho header 2.54mm (VCC, GND, Saída)
– Dimensões: 32mm x 14mm
| Peso | 0,1 kg |
|---|---|
| Dimensões | 16 × 11 × 2 cm |
Produtos relacionados
-
Sem categoria

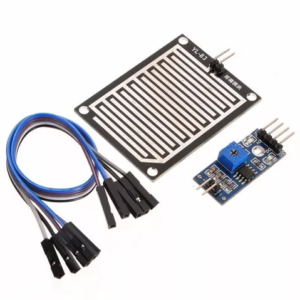

Módulo Detector e Sensor de Nivel de Água
